オートメーションおよびモーションコントロールの分野では、AC サーボモーターが極めて重要な役割を果たしています。評判の高い AC サーボ モーターのサプライヤーとして、私はこれらのモーターとそれに関連するドライバーの継続的な進化を目の当たりにしてきました。 AC サーボ モーター ドライバーの最も重要な側面の 1 つは通信インターフェイスであり、ドライバーが制御システム内の他のコンポーネントとどのように対話するかを基本的に決定します。
ACサーボモータドライバの基本を理解する
通信インターフェイスについて詳しく説明する前に、AC サーボ モーター ドライバーの役割を理解することが重要です。 AC サーボ モーター ドライバーは、AC サーボ モーターの速度、トルク、位置の制御を担当する電子デバイスです。通常は PLC (プログラマブル ロジック コントローラー) やモーション コントロール カードなどのコントローラーから入力信号を受け取り、モーターを駆動するための適切な電気信号に変換します。
通信インターフェースの種類
アナログインターフェース
アナログ インターフェイスは長い間存在しており、今でも多くのアプリケーションで広く使用されています。電圧や電流などのアナログ信号を使用して制御情報を送信します。たとえば、0 ～ 10 V の電圧信号を使用してモーターの速度を制御できます。電圧が高いほど速度は速くなり、電圧が低いほど速度は低くなります。
アナログ インターフェイスの主な利点の 1 つは、そのシンプルさです。これらは理解と実装が簡単なので、基本的な制御アプリケーションに適しています。ただし、いくつかの制限もあります。アナログ信号はノイズや干渉の影響を受けやすく、制御の精度が低下する可能性があります。さらに、アナログ インターフェイスの帯域幅は通常限られており、制御情報を送信できる速度が制限されます。
デジタルインターフェース
技術の進歩に伴い、AC サーボ モーター ドライバーではデジタル インターフェイスがますます普及しています。デジタル インターフェイスはバイナリ信号を使用してデータを送信するため、アナログ インターフェイスに比べていくつかの利点があります。
パルストレインインターフェース
パルストレイン インターフェイスは、AC サーボ モーター ドライバーで使用される一般的なデジタル インターフェイスです。一連のパルスを使用してモーターの位置と速度を制御します。パルスの数はモーターの位置を決定し、パルスの周波数は速度を決定します。
このインターフェースは比較的シンプルでコスト効率が高くなります。 CNC (Computer Numerical Control) 機械など、高精度の位置制御が必要な用途に広く使用されています。ただし、通信範囲が限られており、複雑な制御機能のために追加のハードウェアが必要になる場合があります。
フィールドバスインターフェース
Profibus、CANopen、EtherCAT などのフィールドバス インターフェイスは、産業用アプリケーションでさらに普及してきています。これらのインターフェイスにより、モーター ドライバーはネットワークを介して制御システム内の他のデバイスと通信できるようになります。
Profibus は、ヨーロッパで広く使用されているフィールドバス規格です。高速通信を提供し、ネットワーク上の多数のデバイスをサポートします。 CANopen は、小規模な制御システムに適したコスト効率の高いフィールドバス標準です。一方、EtherCAT は、非常に高速な通信速度を提供する高性能イーサネット ベースのフィールドバスで、リアルタイム制御を必要とするアプリケーションに最適です。
フィールドバス インターフェイスにはいくつかの利点があります。これらにより、モータードライバーを大規模な制御システムに簡単に統合でき、リモート監視と設定をサポートし、高速データ転送が可能になります。ただし、アナログまたはパルストレインインターフェイスと比較して、より複雑なセットアップと構成も必要になります。
イーサネットインターフェース
インダストリー 4.0 の時代では、イーサネット インターフェイスの重要性がますます高まっています。 AC サーボ モーター ドライバーをローカル エリア ネットワーク (LAN) またはインターネットに接続し、リモート アクセスと制御を可能にします。
イーサネット インターフェイスを使用すると、モーターのステータス情報、診断データ、構成パラメータなどの大量のデータを迅速かつ効率的に転送できます。また、TCP/IP などの高度な通信プロトコルもサポートしており、他のデバイスやシステムとのシームレスな統合に使用できます。
イーサネット インターフェイスの主な利点の 1 つは、その拡張性です。既存のネットワークインフラに簡単に統合できるため、必要に応じて制御システムを拡張できます。ただし、モータードライバーを不正アクセスから保護するために、ネットワークセキュリティについても慎重に考慮する必要があります。
適切な通信インターフェイスを選択することの重要性
AC サーボ モーター ドライバーに適切な通信インターフェイスを選択することは、制御システム全体のパフォーマンスと信頼性にとって非常に重要です。選択は、アプリケーション要件、制御システムの複雑さ、予算などのいくつかの要因によって決まります。
基本的な制御要件を持つ単純なアプリケーションの場合は、アナログまたはパルス列インターフェイスで十分な場合があります。これらのインターフェイスはコスト効率が高く、実装が簡単です。ただし、高速データ転送、リアルタイム制御、他のデバイスとのシームレスな統合を必要とする、より複雑なアプリケーションの場合は、フィールドバスまたはイーサネット インターフェイスの方が適切な選択肢となる場合があります。

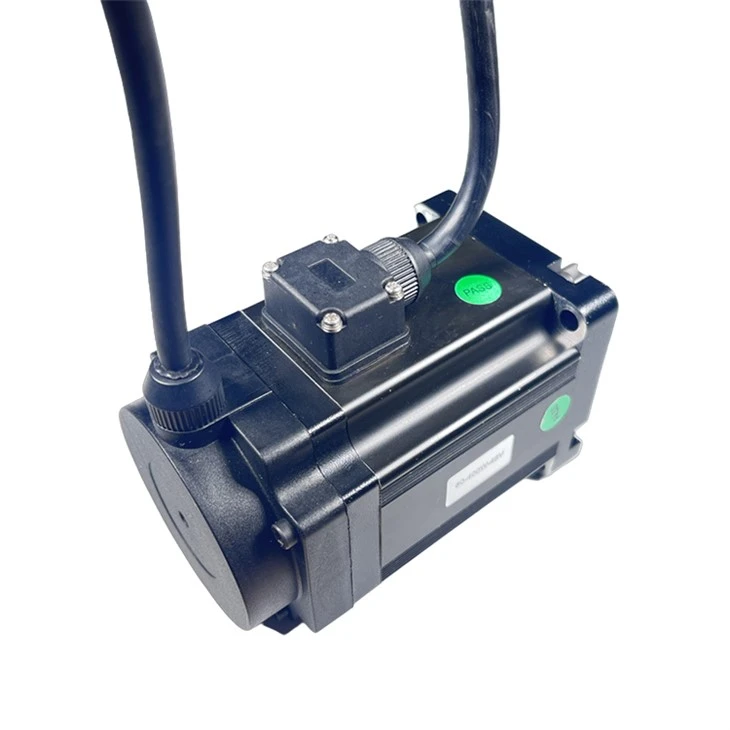

サプライヤーとして、私はお客様に適切なソリューションを提供することの重要性を理解しています。そのため、当社はお客様の多様なニーズを満たすために、さまざまな通信インターフェースを備えた幅広いACサーボモーターを提供しています。たとえば、私たちのモーター 200w 220vそしてモーター 400w 220vさまざまなインターフェースを搭載しており、お客様の用途に合わせて最適なものをお選びいただけます。
ケーススタディ
AC サーボ モーター アプリケーションに対する通信インターフェイスの影響を理解するために、実際の例をいくつか見てみましょう。
ケース 1: CNC 機械メーカーは、フライス盤の高精度位置制御を必要としていました。彼らは当初、AC サーボ モーター ドライバーにパルス トレイン インターフェイスを使用していました。しかし、複数のモーターやセンサーを含めて制御システムを拡張したいと考えていたため、通信速度とデータ転送の点で制限に直面しました。 EtherCAT インターフェースにアップグレードすることで、システム内のすべてのデバイス間で高速かつ信頼性の高い通信を実現できるようになり、加工精度と生産性が向上しました。
ケース 2: 包装機械会社は、モーターの速度を制御するためのコスト効率の高いソリューションを必要としていました。彼らは、AC サーボ モーター ドライバーにアナログ インターフェイスを選択しました。アナログ インターフェイスのシンプルさにより、高いコストをかけずに制御システムを迅速に実装することができました。アナログ インターフェイスにはノイズと精度の点でいくつかの制限がありましたが、アプリケーションの要件には十分でした。
ACサーボモータドライバ用通信インターフェースの今後の動向
AC サーボ モーター ドライバーの通信インターフェイスの将来は、いくつかのトレンドによって形成されると考えられます。インダストリー 4.0 とモノのインターネット (IoT) に対する需要の高まりにより、シームレスな接続とデータ共有機能を提供するイーサネット ベースのインターフェイスの採用が促進されるでしょう。
人工知能 (AI) と機械学習 (ML) も、通信インターフェイスの開発に役割を果たします。これらのテクノロジーを使用して、モータードライバーから収集されたデータを分析することで、制御システムの予知保全と最適化が可能になります。
さらに、小型化と統合化の傾向により、よりコンパクトで統合された通信インターフェイスの開発が進むでしょう。これにより、制御システムのサイズとコストが削減されるだけでなく、その信頼性と性能も向上します。
購入・交渉に関するお問い合わせ

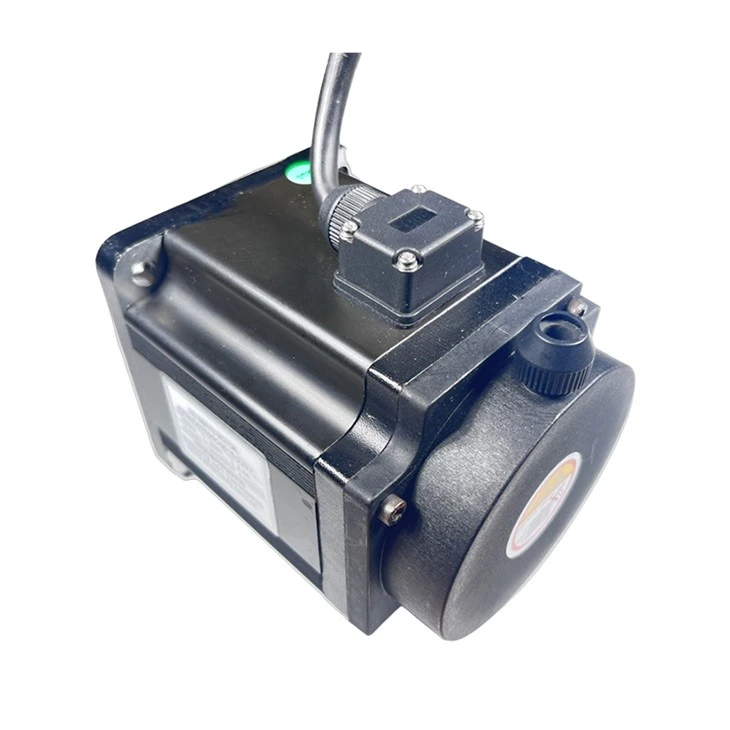

当社の AC サーボ モーターに興味があり、通信インターフェイスについて詳しく知りたい場合、または特定の要件について話し合いたい場合は、お気軽にお問い合わせください。当社には詳細な情報を提供し、購入プロセス全体を通してサポートできる専門家チームがいます。必要かどうかACサーボモーター750w、ACサーボモーター200w、または100ワットACモーター、私たちは最高のソリューションを提供することに尽力しています。
